Світлодіод TCLMS-08-
Ліхтар центральної лінії руліжної доріжки аеропорту (8''6 мм)
Відповідність стандартам
CAAC: AC-137-CA-2015-01 & 03
SAC: GB/T 7256
ICAO: Додаток 14, Том I
IEC: TS 61827
FAA: AC 150/5345-46; EB NO.67
НАТО: STANAG 3316
застосування/Використання
Світло центральної лінії руліжної доріжки аеропорту
Особливості
Світлодіодний індикатор швидкого виїзду з руліжної доріжки відрізняється тривалим терміном служби, ефективним енергозбереженням, обслуговуванням
-безкоштовність, яка приносить величезну економічну вигоду
Власна конструкція призми та виробничий процес забезпечують відмінні оптичні характеристики
Суворе керування світлодіодним кольором для забезпечення високоякісної узгодженості кольорів
Послідовна крива затемнення з галогенною лампою, що відповідає стандартам FAA
Запатентована схема керування та рішення для управління температурою, що значно покращує надійність і термін служби освітлювальних приладів
Коефіцієнт потужності вище 0.9, мінімізуючи перешкоди в електромережі
Додаткова функція виявлення несправності однієї лампи, яка дає змогу відкрити світло як галогенну лампу, коли світлодіод виходить з ладу
Спеціально розроблена конструкція, яка виступає лише на 6,35 мм над рівнем обробки
Верхня кришка з плоскою поверхнею для запобігання накопиченню води та забезпечує високу ефективність освітлення
Верхня кришка з рівноміцним дизайном і ковальським ремеслом, яка має першокласну механічну, бар'єрну здатність і ударостійкість
Гладка верхня кришка без гострих країв для запобігання пошкодженню шин літака
завдає шкоди
Основний корпус освітлювального приладу виготовлений з алюмінієвого сплаву з високою теплопровідністю, що забезпечує хороше розсіювання тепла
Основна конструкція виготовлена з корозійно-стійкого алюмінієвого сплаву зі спеціальною анодованою обробкою, усі кріпильні елементи виготовлені з нержавіючої сталі, що підходить для застосування в суворих умовах
Високоточна обробка деталей для забезпечення якості та точності всіх розмірів
IP68 Ступінь захисту від проникнення, яка може витримувати внутрішній тиск до 138 кПа або тиск води, створюваний ударом літака об оптичне вікно
Взаємозамінні модульні компоненти, що застосовуються для всіх серій 8--дюймових світлодіодних ліхтарів злітно-посадкової смуги (6 мм), які ефективно скорочують запаси.
Інформація про замовлення
Будь ласка, надайте детальну інформацію про встановлення під час замовлення, запасні частини та аксесуари слід замовляти окремо за конкретним номером замовлення.
монтаж
Мал. 1 На неглибокій основі 8 дюймів |  |
Мал. 2. На неглибокій основі 12" з перехідним кільцем 12"/8". |  |
Мал. 3. На основі глибиною 12 дюймів з перехідним кільцем 12 дюймів/8 дюймів |  |
Детальну інформацію можна знайти в інструкції з встановлення
Структура
1. верхня кришка 2. втулка прокладки призми 3.призма 4. прокладка призми 5. кронштейн притиску призми 6.Світлодіодна лампа в зборі 7. охолоджувальна пластина 8. легка прокладка корпусу 9.прокладка освітлювального приладу 10. внутрішня кришка в зборі |
|
Технічні характеристики
Потужність: 12 ВА(XX-2P), 9 ВА(XX-1P), 7 ВА(XB-1P)
Коефіцієнт потужності: 0.9
Фотометричні дані
TCLMS-08-S-LED (зелений), ICAO Рисунок A2-12
TCLMS-08-C-LED (зелений), ICAO Рисунок A2-12, FAA L-852K
застосування | Головне світло | Колір | Необхідна мін. середня компакт-диск | Фактичне середнє компакт-диск | ||
H | V | |||||
TCLMS-08-S-LED | ІКАО | ±10 градусів | 1 градус -8 градус | Зелений | 200 | 247 |
Жовтий | 200 | 236 | ||||
ІКАО | ±3,5 градуса | 1 градус -8 градус | Зелений | 200 | 285 | |
Жовтий | 200 | 267 | ||||
TCLMS-08-C-LED | ІКАО | ±19,25 градусів | 1 градус —10 градус | Зелений | 100 | 136 |
Жовтий | 100 | 125 | ||||
Пакувальні дані
1 лампа без основи
Розмір упаковки: 210x210x130 мм3
Маса нетто: 3,4 кг
Вага брутто: 3,5 кг
1 лампа з неглибокою основою 8 дюймів
Розмір упаковки: 240x240x180 мм3
Вага нетто: 6,4 кг
Вага брутто: 6,5 кг
Запчастини
№ структури | Назва частини | Номер замовлення. | опис |
2 | втулка прокладки призми | 43111 | ущільнювальна втулка призми даху H15 |
3 | призма | 31152 | призма даху (H19 носок ліворуч) |
31153 | призма даху (H19 носок справа) | ||
31151 | призма даху (H19 пряма) | ||
4 | прокладка призми | 43313 | прокладка призми (66x51) LED |
5 | кронштейн для пресування призми | 4321A | кронштейн для пресування призми (79x64) |
6 | Світлодіодна лампа в зборі | 979231-GG | Світлодіодна лампа в зборі 2x1P-0(GG) стандарт |
979221-G | Світлодіодна лампа в зборі 1P-0(G) стандарт | ||
979221-Y | Світлодіодна лампа в зборі 1P-0(GG) стандарт | ||
979231-GY | Світлодіодна лампа в зборі 2x1P-0(GY) стандарт | ||
979231-РР | Світлодіодна лампа в зборі 2x1P-0(YY) стандарт | ||
8 | легка прокладка корпусу | 41141 | Ущільнювальне кільце 137x2 |
9 | прокладка світильника | 41107 | Ущільнювальний ремінь (стандарт) |
Аксесуари
Ні. | Номер замовлення. | опис |
1 | SB-08 | 8''мілка основа |
2 | SB-12 | 12''мілка основа |
3 | DB-12 | Основа глибиною 12 дюймів |
4 | AR-12/08 | 12''-8'' перехідне кільце |
5 | 951101 | 8'' ручка лампи |

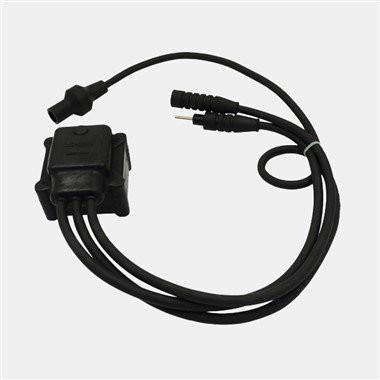

6 | ITF-025-066 | 25-ватний ізоляційний трансформатор |
7 | REC7 | литий тип вторинний |
